Ремонт чип ключа карты рено лагуна 2, эспейс, вел сатис, меган сценик. Принцип действия чип ключа зажигания
Чип карта на рено лагуна 2-Электронное устройство, называемое «карта РЕНО», заменяет
традиционный ключ и служит для отпирания/запирания дверей, блокировки/разблокировки рулевого колеса, пуска двигателя.
В зависимости от комплектации автомобиля имеются две версии
оборудования.

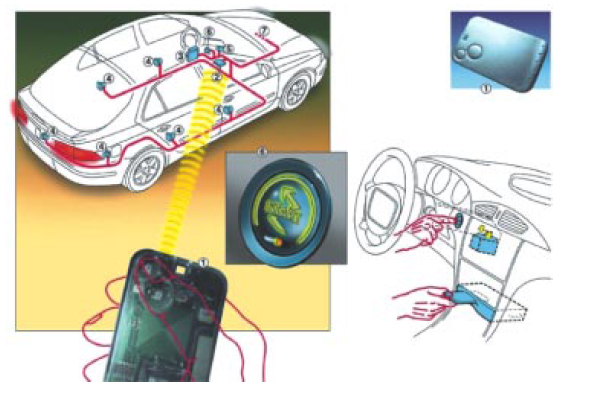

Версия: «автомобиль без ключа»
1 Карта РЕНО
2 Считывающее устройство
3 Центральный блок салона
4 Механизмы замков дверей и блокировки подачи топлива
5 Электрический замок рулевого колеса
6 Кнопка пуска и остановки двигателя
7 Мультиплексная сеть
Карта РЕНО имеет размеры кредитной карты и оснащена двумя кнопками для
отпирания / запирания блокировочных устройств автомобиля. Ее действие
основано на принципе излучения кодированного радиочастотного сигнала с
меняющимся ("плавающим") кодом.
Важная информация
• Управляющий сигнал, посылаемый картой, не воздействует на устройство
предотвращения пуска двигателя.
• Помещение карты РЕНО в считывающее устройство позволяет:
- подать потенциал «+» на замок зажигания,
- выключить блокировку рулевого колеса и подать потенциал «+» после замка
зажигания, если код карты принят считывающим устройством.
• Пуск двигателя производится нажатием на кнопку пуска.
• Время включения стартера определяется центральным блоком салона.
П Р И М Е Ч А Н И Е
Для осуществления функции предотвращения пуска двигателя
карта РЕНО реализует принцип действия, аналогичный используемому в автомобиле RENAULT Megane.
Система пуска двигателя работает на импульсном принципе:
короткого импульсного сигнала достаточно для включения стартера или остановки двигателя.

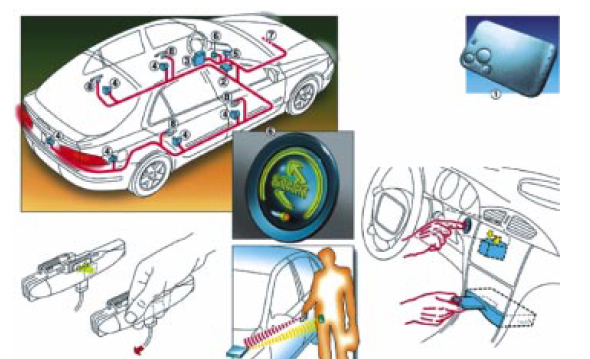

Версия: "автомобиль без ключа - свободные руки"
1Карта РЕНО
2 Считывающее устройство
3 Центральный блок салона
4 Механизмы замков дверей и блокировки
подачи топлива
5 Электрический замок рулевого колеса
6 Кнопка пуска и остановки двигателя
7 Мультиплексная сеть
8 Датчик ручки двери
Автомобиль без ключа
Эта система, не занимающая рук водителя, повторяет функции базовой
версии с добавлением устройства распознавания водителя. Она позволяет
открывать замки, воздействуя на одну из ручек дверей или багажника. При
этом двери оснащены оптическими датчиками.
Радиочастотная связь между картой РЕНО и центральным блоком салона
обеспечивается антенной, встроенной в карту, и антенной, расположенной в
салоне.
Версии оборудования:Выпускаются два варианта системы.
Система «Автомобиль без ключа»
Эта система, не занимающая рук водителя, повторяет функции базовой
версии с добавлением устройства распознавания водителя. Она позволяет
открывать замки, воздействуя на одну из ручек дверей или багажника. При
этом двери оснащены оптическими датчиками.
Радиочастотная связь между картой РЕНО и центральным блоком салона
обеспечивается антенной, встроенной в карту, и антенной, расположенной в
салоне.
Версии оборудования
Выпускаются два варианта системы.
Система «Автомобиль без ключа»
Система позволяет запереть и отпереть
замки нажатием на одну из двух кнопок
карты РЕНО (кнопка (1) для отпирания,
кнопка (2) для запирания). Запирание
сопровождается двумя короткими
включениями фонарей аварийной сигнализации, а
отпирание – одним включением.
Для пуска двигателя необходимо вставить карту РЕНО в
считывающее устройство. В начале (первый щелчок) включается питание
бортового оборудования, затем (второй щелчок) «+» после замка зажигания.
Далее следует нажать кнопку «старт». Если все условия соблюдены и код
опознан, произойдет включение стартера.
Водитель получает информацию о том, что все условия для включения стартера
соблюдены, благодаря белой подсветке кнопки «старт» и высвечиванию
сигнальной надписи «старт» на панели приборов (для автомобилей вершины
модельного ряда). При несоблюдении какого-нибудь из условий, команда
водителя на включение стартера запоминается и хранится в памяти
компьютера нескольких секунд. Если в течение этого промежутка времени
недостающее условие выполняется, пуск двигателя произойдет без
повторного нажатия на кнопку «старт».
П Р И М Е Ч А Н И Е
Каждый автомобиль может иметь максимум четыре карты РЕНО
Система "Автомобиль без ключа - свободные руки"
Данная система позволяет в автоматическом режиме распознать водителя,
имеющего карту РЕНО, при его приближении к автомобилю. Отпирание
замков происходит при нажатии на ручку двери или багажника. Отпирание
замков сопровождается коротким включением фонарей аварийной
сигнализации.
Запирание замков произойдет при удалении водителя от автомобиля или
по истечении установленного промежутка времени.
Запирание сопровождается двукратным включением фонарей аварийной
сигнализации и коротким звуковым сигналом. Кроме того, можно запереть
автомобиль, нажав на кнопку (3) карты РЕНО. При этом возможность работы
в автоматическом режиме восстановится через 10 сек.
Водитель может работать с картой РЕНО, нажимая на ее кнопки (1) или (2),
как и в базовой версии системы.
Для возврата к автоматическому режиму следует нажать на кнопку (3).
Пуск двигателя происходит так же,
как и при использовании базовой
версии системы.
П Р И М Е Ч А Н И Е
Каждый автомобиль оснащается только одной картой РЕНО, не занимающей
рук водителя.
Автомобиль без ключа
П Р И М Е Ч А Н И Е

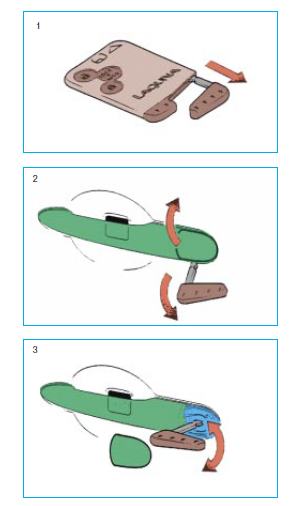

На всякий случай карта РЕНО оснащена механическим ключом, с
помощью которого можно отпереть и запереть замки автомобиля в
случае неисправности системы. Для этого нужно извлечь ключ из тела
карты (1), снять крышку, закрывающую личинку замка в ручке
двери (2), и отпереть замок ключом (3).
Карта РЕНО позволяет автоматически закрывать окна дверей, люк крыши
автомобиля и запоминать регулировки сиденья и зеркал заднего вида.
Особенности эксплуатации
При запирании автомобиля:
- открытая дверь водителя вызывает запрет на запирание всех остальных
замков,
- открытый багажник вызывает мигание фонарей аварийной сигнализации и
боковых указателей поворота.
Система, не занимающая рук водителя, переходит в режим ожидания, если
водитель не подходит к автомобилю в течение примерно трех дней. В этом
случае при открывании автомобиля следует нажать на ручку двери два раза
(один – для перевода системы в нормальный режим, а другой – для отпирания
замков).
* Считывающее устройство карты РЕНО является радиочастотным приемным
устройством для сигналов отпирания и запирания замков. При
использовании системы, не занимающей рук водителя, считывающее
устройство соединено с двумя дополнительными радиочастотными
антеннами, расположенными в обивке салона и в задней двери.
Качественный ремонт и изготовление чип карт ключей на Рено лагуна 2 по тел:
мтс: +375-29-551-34-41
велком: +375-44-756-36-44
Ремонт чип ключей карт на рено:

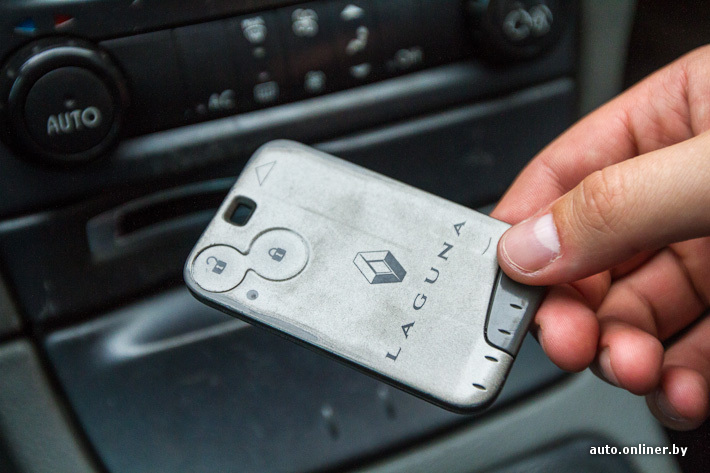

Одним из слабых мест рено лагуна, сценик, меган, велсатис и эспайс являются их чип ключи карты. Эти карты подвержены механическим повреждениям, они быстро царапаются, легко деформируются. В результате данные чип ключи имеют ужасный вид, плохо или вообще не срабатывают кнопки, перестает заводиться машина. Оригинальные карты на рено идут неразборными. Для диагностики и решения данных проблем нужно разбирать чип ключ.
Карты бывают двухкнопочные и трехкнопочные. Трехкнопочные карты умеют функцию «свободные руки». Данная функция позволяет хозяину карты без нажатия кнопок открывать и заводить машину .
Самой распространенной болезнью двухкнопочных карт на рено является выход из строя кнопок открытия/закрытия. Причиной этой неисправности является неработоспособность микровыключателей на плате.
У трехкнопочных карт со «свободными руками» вопрос с кнопками решен иначе: в них есть специальная защитная пленка, приклеенная к текстолиту, под которой расположены полусферы, выполняющие роль кнопок. Со временем на данные кнопки нужно нажимать все сильнее и сильнее.
Еще отличием трехкнопочной карты от двухкнопочной является наличие специального аккумулятора , отвечающего за работу функции «свободных рук». Зарядка данного аккумулятора происходит при нахождении карты в картоприемнике через катушку индуктивности. После длительных поездок можно заметить, как нагревается карта при зарядке аккумулятора. Болезнью данных трехкнопочных карт является отпаивание усиков аккумулятора от платы. Данная проблема решается перепайкой паяльником этих усиков.
Наши квалифицированные специалисты в кротчайшие сроки смогут отремонтировать ваши чип карты .
